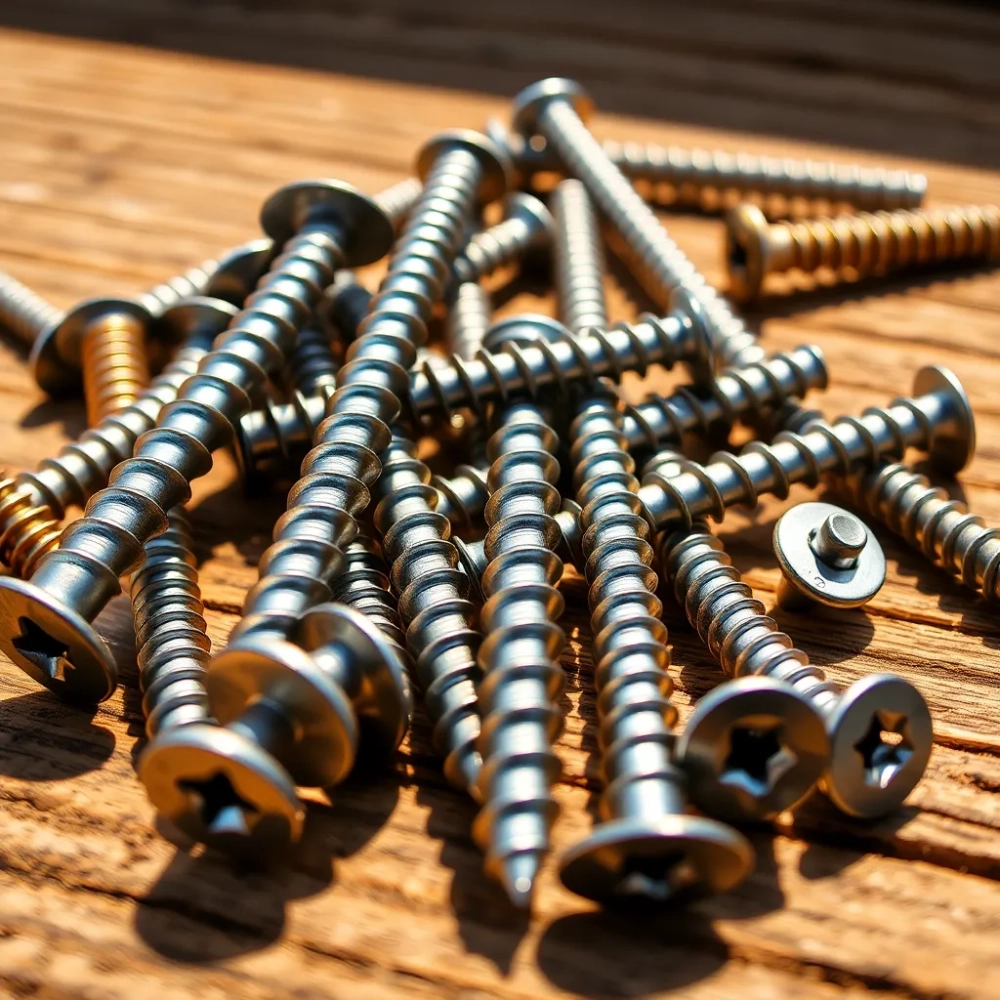

Jakie wkręty do kontrłat wybrać, żeby dach przetrwał dekady?

Źle dobrany wkręt do kontrłat to cicha awaria, która ujawnia się po trzech, pięciu sezonach, gdy pierwszy jesienny wiatr podważa fragment poszycia. Konstrukcja dachu składa się z warstw, które muszą ze sobą współpracować mechanicznie, a kontrłata stanowi w niej element dystansowy odpowiedzialny za wentylowaną szczelinę nad folią lub membraną. Wkręt w tym miejscu nie przenosi ciężaru dachu tak jak w krokwi, ale odpowiada za trwałe dociśnięcie łaty i kontrłaty do siebie oraz do podłoża, więc każda decyzja o jego długości, średnicy i powłoce ma konkretne konsekwencje w eksploatacji.

• Wkręty do kontrłat na różnym podłożu
• Długość i średnica wkręta do kontrłat
• Najczęstsze błędy przy montażu kontrłat

Wkręty do kontrłat na różnym podłożu

Podłoże decyduje o wszystkim. To ono przejmuje boczne siły ssania wiatru i dlatego dobiera się do niego konkretny format wkręta, a nie odwrotnie. Kontrłata leży zawsze na warstwie wstępnego krycia lub na sztywnym poszyciu, a różnica między tymi wariantami zmienia wymaganą długość o 20 do 30 milimetrów.

Na dachu bez deskowania, gdzie kontrłata opiera się bezpośrednio na folii wysokoparoprzepuszczalnej rozpiętej między krokwiami, standardem pozostaje wkręt ciesielski 4,5 × 60 mm z łbem stożkowym i gniazdem TORX. Krótszy format nie zapewnia minimum 40 milimetrów zakotwienia w krokwi, a dłuższy niepotrzebnie przenika przez kontrłatę i zaczyna wystawać ponad łatę.

Sztywne poszycie z płyt OSB o grubości 18 lub 22 milimetrów wymaga dłuższego wkręta, ponieważ warstwa OSB pochłania pierwszą część gwintu, zanim ten trafi w drewno krokwi. Stosuje się wkręt ciesielski 4,5 × 70 mm, który przy 22-milimetrowej płycie zostawia około 48 milimetrów efektywnego gwintu w krokwi, co spełnia wymóg co najmniej dwóch trzecich długości roboczej w nośnym elemencie.

Deskowanie pełne, popularne w dachach krytych gontem bitumicznym lub przy remoncie starszych budynków, zachowuje się inaczej niż OSB. Deska iglasta o grubości 25 milimetrów jest mniej jednorodna, więc punkt prowadzenia wkręta bywa niestabilny. W tym wariancie sprawdza się wkręt ciesielski 4,5 × 80 mm z częściowym nawierceniem otwornikiem o średnicy 3 milimetrów, co zapobiega rozszczepieniu deski wzdłuż włókien.

Naprawa dachu z zachowaną warstwą starego pokrycia to scenariusz specyficzny, w którym kontrłata mocowana jest nie tylko do krokwi, ale i do łat pozostawionych na miejscu. W takiej sytuacji suma grubości starej łaty, kontrłaty i zakotwienia w krokwi wymaga już wkrętów o długości 100 do 120 milimetrów przy średnicy 5 milimetrów, ponieważ krótsze formaty nie przejdą przez trzy warstwy drewna bez ryzyka niedokręcenia.

Specyficznym podłożem jest też stalowa blacha trapezowa stosowana przy dachach przemysłowych, gdzie kontrłata drewniana leży na profilu stalowym. Tu rezygnuje się z wkręta ciesielskiego na rzecz wkręta samogwintującego do stali z podkładką EPDM, a samą kontrłatę mocuje się śrubami farmerskimi o średnicy 6,3 milimetra. Wkręt ciesielski w takim układzie nie ma prawa zadziałać, bo jego gwint nie przegryzie stali o grubości 0,75 milimetra.

Tabela doboru wkręta do kontrłat w zależności od podłoża

Długość i średnica wkręta do kontrłat

Średnica wpływa na nośność połączenia bardziej niż długość, o ile minimalna długość zakotwienia została zachowana. Grubszy trzpień daje większy moment wyrywający, ponieważ opór tarcia rozkłada się na większą powierzchnię styku z drewnem. W kontrłatach średnica 4,5 milimetra sprawdza się w większości standardowych dachów, a średnicę 5 milimetrów stosuje się przy łatach o większym przekroju lub przy dachach o dużej ekspozycji na wiatr.

Długość wkręta rządzi się prostą regułą, którą łatwo zapamiętać: efektywna część gwintu w nośnym elemencie musi wynosić co najmniej dwie trześci całkowitej długości roboczej. Dla wkręta oznakowanego 4,5 × 60 oznacza to minimum 36 milimetrów w krokwi, co przy grubości kontrłaty 25 milimetrów i łaty 30 milimetrów zostawia właśnie tyle, ile trzeba. Przy mniejszych przekrojach łat, na przykład 20 × 40 milimetrów, ta sama długość wkręta daje już 45 milimetrów zakotwienia, czyli zapas bezpieczeństwa.

Gatunek drewna zmienia rachunek w sposób, o którym rzadko się mówi. Sosna i świerk, klasy C24 w rozumieniu normy EN 338, pozwalają na pełne wykorzystanie nośności wkręta bez nawiercania. Dąb, modrzew i robinia należą do klasy D30 lub wyższej, ich gęstość przekracza 700 kg na metr sześcienny i wymagają nawiercania otwornikiem o średnicy równej rdzeniowi wkręta, bo inaczej drewno pęknie wzdłuż włókien przy wkręcaniu. Efekt jest taki, że montaż bez nawiercania w twardym drewnie kończy się pęknięciem kontrłaty jeszcze przed założeniem pokrycia.

Wyjątek od reguły długości dotyczy cienkich elementów, na przykład listew przy deskach szczytowych. Wkręt nie może wystawać ponad łatę więcej niż wynosi długość zwężenia gwintu przy czubku, czyli w praktyce 5 do 8 milimetrów. Wystający stożek zahacza o spodnią stronę pokrycia, w przypadku blach trapezowych rysuje powłokę cynkową i tworzy punkt korozji w pierwszym sezonie zimowym.

Momenty obrotowe dla wkrętarek akumulatorowych mają praktyczne znaczenie przy montażu kontrłat. Wkręt 4,5 × 60 mm w sosnowej krokwi wymaga momentu 8 do 12 niutonometrów, a wkręt 5 × 100 mm w twardym drewnie wymaga 18 do 22 niutonometrów. Przekroczenie tych wartości prowadzi do zerwania gniazda TORX albo do przegrzania hartowanej stali, co obniża twardość wkręta w strefie gwintu i osłabia połączenie nawet o 30 procent.

Wpływ gatunku drewna na montaż

• Sosna, świerk (C24): montaż bez nawiercania, moment 8-12 Nm dla średnicy 4,5 mm
• Modrzew, dąb (D30): nawiercanie otwornikiem 3 mm, moment 12-16 Nm
• Robinia, akacja (D40): nawiercanie otwornikiem 3,5 mm, moment 18-22 Nm

Najczęstsze błędy przy montażu kontrłat

Pierwszy błąd to oszczędność na powłoce. Wkręty ocynkowane galwanicznie (warstwa 5-8 mikrometrów) kosztują niewiele więcej od fosfatowych, a różnica w trwałości na dachu wynosi piętnaście do dwudziestu lat. Cynkowanie ogniowe daje warstwę 20-45 mikrometrów i jest jedynym sensownym wyborem w środowisku przemysłowym lub nadmorskim, gdzie obowiązuje klasa korozyjności C4.

Drugi błąd to brak nawiercania w twardym drewnie. Efekt pojawia się nie od razu, ale przy pierwszym dużym mrozie, gdy kontrłata pracuje termicznie i pęknięcie poszerza się wzdłuż osi wkręta. Naprawa wymaga wymiany całego odcinka kontrłaty, co na gotowym dachu oznacza zrywanie fragmentu pokrycia.

Trzeci błąd to zbyt rzadki rozstaw wkrętów. Kontrłata długości 1 metra mocowana dwoma wkrętami na końcach to za mało przy spadku powyżej 30 stopni i przy łatach o przekroju 50 × 50 milimetrów. Mechanika jest prosta: każdy wkręt przenosi siłę ssania wiatru z odcinka łaty o długości około 30 centymetrów, więc na metr kontrłaty potrzeba minimum czterech punktów mocowania, czyli rozstawu co 25 centymetrów.

Czwarty błąd to użycie wkrętów z łbem płaskim zamiast stożkowego. Łeb płaski nie wcina się w drewno i wystaje ponad powierzchnię kontrłaty, o co zahacza folia lub membrana przy jej napinaniu. Skutek to perforacja warstwy wstępnego krycia w miejscu mocowania, a przez nią przedostaje się woda podczas deszczu z wiatrem, czyli dokładnie wtedy, gdy folia jest najbardziej potrzebna.

Piąty błąd to ignorowanie momentu obrotowego. Zbyt mocne dokręcenie powoduje, że gwint wkręta ścina strukturę włókien drewna i tworzy mikroskopijną szczelinę, która z czasem się powiększa. Zbyt słabe dokręcenie zostawia luz, w którym kontrłata pracuje przy każdym podmuchu wiatru, a po kilku latach wkręt po prostu wypada z gniazda. Prawidłowe dokręcenie wyczuwa się po tym, że podkładka pod łbem (jeśli występuje) dolega do drewna, ale sam łeb nie wciska się w strukturę.

Checklista zakupowa: co sprawdzić przy wkrętach do kontrłat

• średnica 4,5 mm dla łat do 50 mm lub 5 mm powyżej
• długość dobrana do sumy grubości kontrłaty, łaty i podłoża
• łeb stożkowy z gniazdem TORX (T20 lub T25)
• powłoka cynkowana ogniowo lub galwanicznie, nie fosfatowa
• gwint częściowy z odcinkiem bezgwintowym pod łbem
• klasa korozyjności min. C3, w środowisku nadmorskim C4
• certyfikat ETA lub deklaracja właściwości użytkowych wg EN 14592

Normy i certyfikaty, które potwierdzają jakość

Europejska Ocena Techniczna (ETA) oparta na normie EN 14592 to dokument, który potwierdza nośność, odporność na wyrywanie i klasę korozyjności wkręta. Wkręty bez ETA mogą być używane, ale ich nośność trzeba wyznaczać samodzielnie na podstawie prób, co w praktyce rzadko się zdarza na budowie. Deklaracja CE na opakowaniu w połączeniu z numerem ETA daje pewność, że producent przeszedł badania w notyfikowanym laboratorium.

Norma EN 1995-1-1, czyli Eurokod 5, określa wymagania dla połączeń na wkręty w konstrukcjach drewnianych. Minimalne odstępy między wkrętami, odległości od krawędzi i od końców elementu wynikają właśnie z tej normy. Przy średnicy 4,5 milimetra minimalna odległość od krawędzi kontrłaty to 9 milimetrów, a odstęp wzdłuż włókien nie mniejszy niż 45 milimetrów. Złamanie tej zasady prowadzi do rozłupywania drewna, nawet jeśli wkręt sam w sobie ma wystarczającą nośność.

Kiedy NIE stosować danego rozwiązania

Wkręt 4,5 × 60 mm nie sprawdzi się przy łatach o przekroju 60 × 60 milimetrów, bo długość zakotwienia spadnie poniżej bezpiecznego minimum. Wkręt fosfatowy (czarny) nie może być stosowany na zewnątrz niezależnie od tego, jak atrakcyjna jest cena. Wkręt z łbem walcowym zamiast stożkowego zahaczy o folię i ją przebije. Wkręt z pełnym gwintem na całej długości ściągnie kontrłatę i łatę ku sobie zamiast je docisnąć, bo brak odcinka bezgwintowego nie pozwala na przeniesienie siły ściskającej.

Łeb talerzowy (podkładkowy) ma sens przy mocowaniu elementów izolacji nakrokwiowej, gdzie duża średnica łba dociska warstwę termoizolacji do krokwi, ale w klasycznym układzie kontrłata-łata jest zbędny. Moment obrotowy rozkłada się wtedy na większą powierzchnię, ale jednocześnie rośnie ryzyko przegrzania wkręta przy dokręcaniu, bo większa powierzchnia styku z drewnem generuje więcej tarcia.

Najczęściej zadawane pytania

Czy do kontrłat można używać zwykłych wkrętów do drewna?
Nie. Zwykłe wkręty uniwersalne mają zbyt mały skok gwintu, niehartowany rdzeń i powłokę fosfatową. Wkręt ciesielski wyróżnia się grubszym trzpieniem, głębszym gwintem, hartowaną stalą węglową i powłoką cynkowaną. Różnica w cenie wynosi około 30 procent, ale różnica w trwałości na dachu to piętnaście lat.

Jak odróżnić wkręt ciesielski od zwykłego wkrętu do drewna?
Wkręt ciesielski ma pełny gwint częściowy z odcinkiem gładkim pod łbem, gniazdo TORX (rzadziej sześciokątne), żółtą lub srebrną powłokę cynkową oraz oznaczenie rozmiaru na opakowaniu w formacie średnica × długość. Zwykły wkręt ma krzyżyk PH lub PZ, czarną powłokę fosfatową i pełny gwint na całej długości.

Czy długość 100 mm nie jest za duża do kontrłat?
Zależy od sumy grubości warstw. Przy kontrłacie 25 mm, łacie 30 mm i OSB 22 mm suma wynosi 77 mm, więc wkręt 100 mm zostawia 23 mm zakotwienia w krokwi, co jest za mało. W takim układzie lepszy będzie wkręt 120 mm, który daje 43 mm zakotwienia.

Ile wkrętów na metr kontrłaty?
Minimum cztery sztuki na metr bieżący przy łatach do 50 mm i standardowej ekspozycji na wiatr. Przy dachu narażonym na silne ssanie (strefa wiatrowa II i wyżej, krawędź dachu) rozstaw skraca się do 20 cm, co daje pięć wkrętów na metr.

Czy wkręty talerzowe lepiej trzymają w miękkim drewnie?
Tak, ale tylko wtedy, gdy elementem dociskanym jest materiał podatny na wgniecenie, na przykład płyta izolacyjna. W klasycznym układzie łata-kontrłata z drewna iglastego lepszy jest łeb stożkowy, który wcina się w łatę i nie tworzy punktowego nacisku na dużą powierzchnię.

Źródła danych i norm

• EN 14592:2008+A1:2012 "Konstrukcje drewniane. Łączniki trzpieniowe. Wymagania"
• EN 1995-1-1 (Eurokod 5) "Projektowanie konstrukcji drewnianych. Reguły ogólne i reguły dla budynków"
• EN 338:2016 "Klasy wytrzymałości drewna konstrukcyjnego"
• PN-EN ISO 12944-2 "Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą systemów malarskich. Klasyfikacja środowisk"
• EAD 130118-01-0603 "Europejska Ocena Techniczna dla wkrętów do drewna"
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
